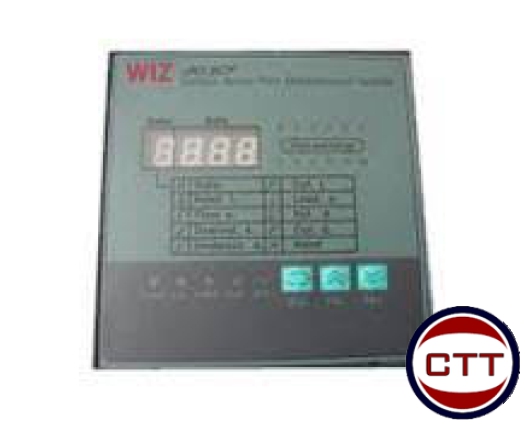

ĐỒNG HỒ ĐIỀU KHIỂN 12 CẤP-138X138-SK-JKL5CF-WIZ

A/ LẮP ĐẶT.

• Triển khai đo và cắt cáp động lực để đấu nối động lực cấp nguồn chính cho hệ thống tủ bù , đấu nối biến dòng cấp tín hiệu cho bộ điều khiển (BĐK) tự động, biến dòng này lấy tín hiệu dòng điện tổng của trạm quy ước lấy tín hiệu dòng của pha màu đỏ tính từ MCCB tổng của tủ bù chiếu ra MCCB tổng của trạm .
• Triển khai đấu nối nhị thứ cấp nguồn cho mạch điều khiển ( Tủ bù thông thường ra 3 dây tín hiệu điều khiển : 2 trong 3 dây là dây lấy tín hiệu từ TI cấp tín hiệu dòng cho BĐK có tiết diện 2.5 mm2 ( thường sử dụng màu đỏ, vàng, xanh da trời), dây còn lại là dây trung tính cấp nguồn cho mạch điều khiển có tiết diện 1.5mm2 thường sử dụng màu xanh lá hoặc màu đen).
• Tiếp địa vỏ tủ dùng đồng trần để nối tiếp địa vỏ tủ với tiếp địa trạm ( thông thường dây trung tính của mạch điều khiển đấu nối chung với tiếp địa vỏ tủ trừ những trường hợp mạng 3 pha có trung tính và PE cách ly).

B/ ĐÓNG ĐIỆN VẬN HÀNH.

• Sau khi đấu nối động lực và điều khiển thì tiến hành kiểm tra các điểm kết nối các vị trí cực bas MCCB chắc chắn rằn các vị trí này đã được vặn chặn tránh trường hợp phóng điện do tiếp xúc không tốt giữa các cực thanh cái , MCCB, Contactor, Tụ .
• Tiến hành đóng điện cho cấp nguồn động lực cho các MCCB tủ bù: đóng MCCB tổng và các MCCB phân phối vào các cấp contactor, tụ .
• Đóng cầu chì điều khiển cấp nguồn cho BĐK , đèn báo đồng hồ đo đếm …
